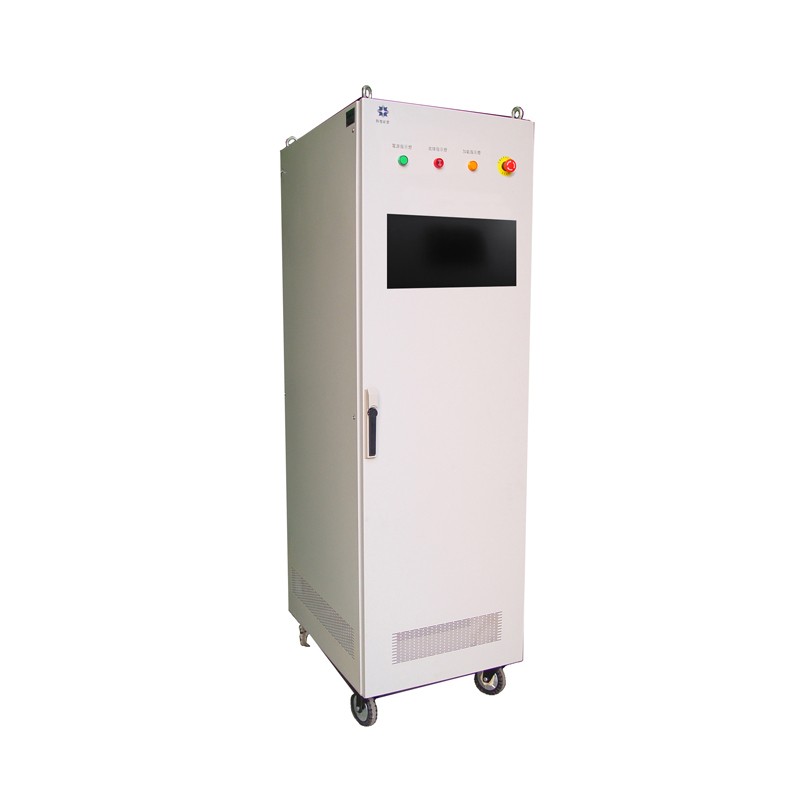

ACLT-3860MRLC交流负载装置

ACLT-3860M交流负载并网逆变器检测试验装置满足并网逆变器的防孤岛效应保护试验、过载保护试验、过流保护试验，功率因素测定试验，工作效率测量试验，并网电流谐波试验。ACLT是并网逆变器综合性能测定必不可少的检测工具，也是中应用于并网逆变器产品出厂试验、型式试验、防孤岛保护试验的专业检验仪器。

ACLT内置有纯阻性负载、感性负载、容性负载；三相负载功率独立控制，三相输入电压不平衡时也能精确调试出交流谐振点；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足并网逆变器满负载检测需要，精确模拟交流用电设备谐振发生，有效检测并网逆变器防孤岛保护功能。

ACLT并网逆变器防孤岛保护试验检测装置：RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=阻性电流，Q值=1（美标Q值原为2.5,现也改为1）；三相电压不平衡时，也能精确快速调试出每一相谐振点，科学检测光伏并网逆变器防孤岛保护功能及工作效率、供电性能，是生产车间、实验室、安装调试、科研开发必备的检测工具。

ACLT-3860M交流负载装置RLC完全满足并网逆变器产品在出厂试验、型式试验和防孤岛保护试验的相关测试要求，目前已广泛应用于并网逆变器生产企业、并网逆变器的科研开发、并网逆变器检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。

ACLT-3860M的主要功能：

(1)ABC三相感性电流及ABC三相容性电流值直接分别独立显示于控制面板，谐振点症状直接显示于面板上。

(2)阻性负载、感性负载及容性负载的最小分辨率为10W，可精确模拟谐振发生及满足调试需要。

(3)ABC三相感性电流及ABC三相容性电流值的最大分辨率为1mA。

(4)ABC三相阻性负载、感性负载、容性负载的功率大小，分相独立控制调节，满足三相电压不平衡条件下精确调节交流谐振点。

(5)可根据性能参数检测要求，通过操作面板设置相应的功率，任意组合、设定放电功率。

(6)主机采用电子电路控制，具有温度过热自动阻断保护功能：由于特殊原因出现过热时，可自动切断负载。

(7)采用LCD液晶面板可同时显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。还可以将测量数据上传到PC机上并实现对数据的存储功能。

(8)新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。

(9)功率输入采用分段式控制。负载采用耗能方式工作，散热采用强制风冷方式。

(10)检测过程的测量数据可以记录并保存到远程PC机上（控制室）。

(11)配备后台分析软件，测量数据可以导成WORD和EXCLE格式的检测报告。

(12)ABC三相电压最大值、最小值记录存储功能；ABC三相电流最大值、最小值记录存储功能。

(13)主机具有电压谐波检测功能，具有电流谐波检测功能，能以柱状图方式直观显示谐波含量。

(14)满足三相380V并网逆变器性能检测需要，同时满足单相220V小功率并网逆变器测试需要。

(15)可以远程控制并调节RLC功率负荷（控制室操作台上调节），也可以在主机上直接控制调节功率。

(16)三相电压不平衡，也能精确调试模拟谐振点发生，精确检测并网逆变器防孤岛效应保护功能。

技术参数

ACLT-3860M交流负载装置RLC出厂检验和型式检验项目上的详细应用：

ACLT并网逆变器试验检测装置生产参考的技术标准有：

ACLT-3860M并网逆变器试验检测装置的研发生产参考标准

《并网光伏发电专用逆变器技术要求和试验方法》-2009

GB/T 19939-2005《光伏系统并网技术要求》

UL 1741:1999《独立电力系统用逆变器、变换器、控制器》

AS 4777.2：2005《通过逆变器连接的电源系统的并网 **部分：逆变器要求》

IEEE 1547:2003《分布式电源与电力系统进行互连的标准》

IEEE 1547.1:2005《分布式电源与电力系统的接口设备的测试程序》

IEC 62116《光伏并网系统用逆变器防孤岛测试方法》

ACLT-3860M交流负载装置RLC典型应用

1、模拟交流用电设备谐振发生，有效精确检测并网逆变器防孤岛效应保护功能。

2、检测各种逆变器的工作效率、满负载运行最大输出功率及带载能力。

3、模拟各类复杂工作环境，检测逆变器在各种环境下的综合工作性能状况。

4、应用于使用单位对并网逆变器的产品验收及日常维护检测，全面科学检测各种逆变器供电能力，并精确提供检测报告。

5、应用于并网逆变器出厂检验、型式试验、生产调试、科研开发、实验室电气试验、权威机构鉴定检测等领域。
