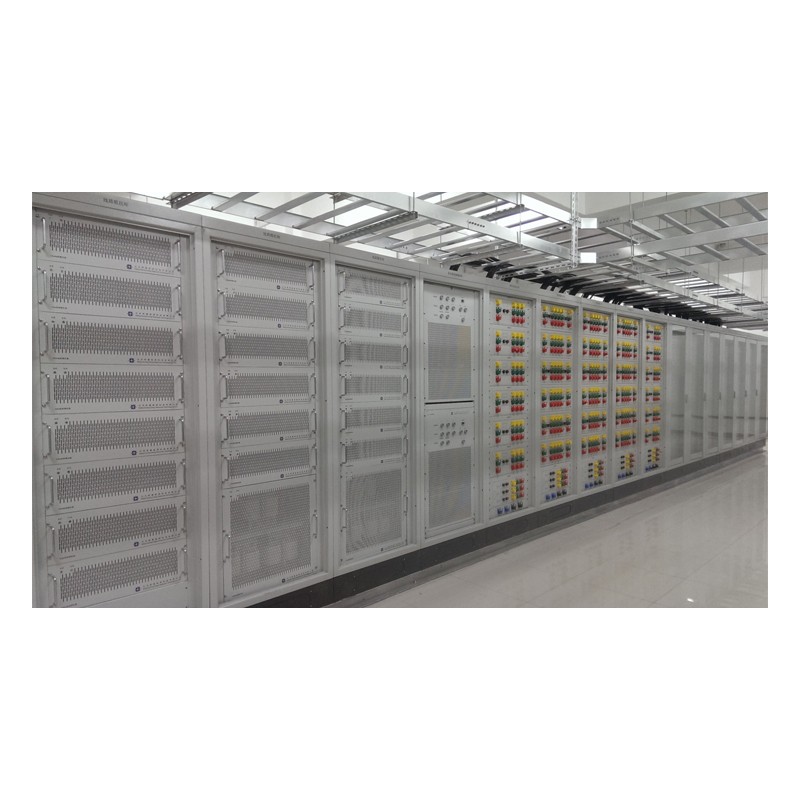

直流线路组态柜

直流组态柜主要用于直流设备的接入和组态，同时也具备微源组态、线路阻抗组态、开关组态、故障接入组态、负荷组态等，可灵活插拔，快捷实现设备的接入点更改，从而实现不同的实验需求，由于此屏包含直流电参表，所以此屏还可实现各微源或负荷等设备的电能参数采集。

产品规格

塑壳断路器，带电操，支持远程操作，带两组辅助触点；

采用立式，落地固定安装方式；

屏柜前面板安装有组态式快速插拔端口用于设备接入，接线为下进、下出线方式；

设备控制屏柜柜体高度和颜色与实验室整体相匹配，以保证其协调和美观；

设备控制屏柜输入和输出接线端子满足相关控制设备接出的要求，并留用足够备用端子，接线端子设计能保证电缆线可靠连接，配有防松动零件，配有既导电又作紧固用的紧固件，并采用铜质零件；

组态屏的接口为红黑标示，柜内元件位置编号、元件编号与图纸一致，并且所有可操作部件均有中文标明。

设备控制屏柜母线按IEC431等相关标准，采用高导电率的铜质母线，母线截面在整个长度内均匀，确保能承受连续的负荷电流，并能满足系统的动、热稳定技术要求。母线之间的连接能保持有足够和持久的接触压力，且不使母线产生**变形。

设备控制屏柜出厂前会按照现行国标和相关标准进行出厂试验与检验，并提供试验记录。

技术参数

产品配置要求
