PA30K跨间隔测试系统基于智能变电站的分布式布局考虑，将试验设备分别布置在输入式合并单元前端，多个仿真输出组件在不同间隔安装的合并单元前同时施加模拟量，无需外接对时信号，保证多个仿真输出组件同步输出，并接受开关节点或GOOSE信息形成闭环，使用仿真测试平台远距离光纤信号控制，模拟现场实际工况进行实时仿真测试，反应现场运行情况，对现场设备进行调试。
产品特点
目前在智能变电站中现场对继电保护系统的测试还是以单间隔为主，在现场并不进行跨间隔调试，只有在出厂集中调试和实验室中进行跨间隔的调试。而在现场如变压器差动保护、母线差动保护及备用电源自投装置必须进行跨间隔试验，保护装置的分布式安装设计给调试工作带来了不便。

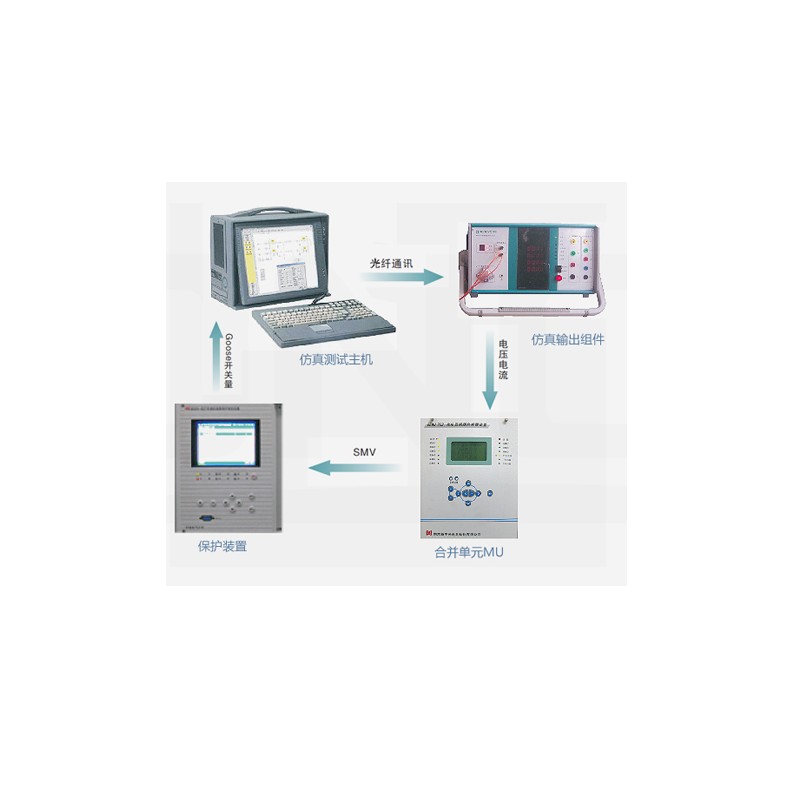

PA30K跨间隔测试系统基于智能变电站的分布式布局考虑，将试验设备分别布置在输入式合并单元前端，多个仿真输出组件在不同间隔安装的合并单元前同时施加模拟量，无需外接对时信号，保证多个仿真输出组件同步输出，并接受开关节点或GOOSE信息形成闭环，使用仿真测试平台远距离光纤信号控制，模拟现场实际工况进行实时仿真测试，反应现场运行情况，对现场设备进行调试，解决现场测试问题。
技术参数
仿真测试主机：安装电磁暂态仿真计算软件
重量 | 7kg |
尺寸 | 400（L）X292（H）X210（W）mm |
功能 | 提供仿真测试所需的硬件平台，采用高性能计算架构 |
性能参数 |
环境温度 | 0℃—50℃ |
相对湿度 | 20%RH～80%RH |
冲击 | 15g |
振动 | 1.25g@10-100Hz |
PCI总线插槽数 | 3 |
显示器 | 可翻动高亮度14.1”液晶显示器 , 分辨率：1024 X768 |
CPU | 4核处理器 |
内存 | 2G以上 |
硬盘 | 250G以上 |
键盘 | 键盘、鼠标一体连接，超大感应面的触控板 |
电源 | 350w ATX工业电源 |
仿真功率放大器部分
电流输出 | 额定输出电流： 3相5A 正弦波有效值 |
最大输出电流：3相30A 正弦波有效值 |
最大输入电压信号：±8.4Vpp（6V正弦波有效值） |
增益特性（输出电流与输入信号关系）： 5A/V |
电流放大器为直耦放大器，频率范围： DC-5KHz ±1dB |
输入端为高抗干扰差分电路，输入阻抗>10kΩ |
输入信号与输出电流的非线性误差小于0.2%（0.2A-30A） |
电流放大器输出电流总谐波畸变率小于0.2% |
电流放大器阶跃响应小于50μS |
电流放大器最大输出功率300VA/相 （30A正弦波有效值输出时） |
电压输出 | 额定输出电压： 4相 57.74V 正弦波有效值 |
最大输出电压： 4相120V 正弦波有效值 |
最大输入电压信号：±8.4Vpp（6V正弦波有效值） |
增益特性（输出电压与输入电压的关系）： 20V/V |
电压放大器为直耦放大器，频率范围：DC-5KHz±1dB |
输入端为高抗干扰差分电路，输入阻抗>10kΩ |
输入信号与输出电压的非线性误差小于0.2% （2V-120V输出电压） |
电压放大器输出电压的总谐波畸变率小于0.2% （2V-120V输出电压） |
电压放大器阶跃响应小于50μS |
电压放大器最大输出功率大于60VA |
相位准确性 | 三路电流之间、四路电压之间相位误差50Hz时< 0.2° |
电压与电流之间相位误差50Hz时< 0.2° |
