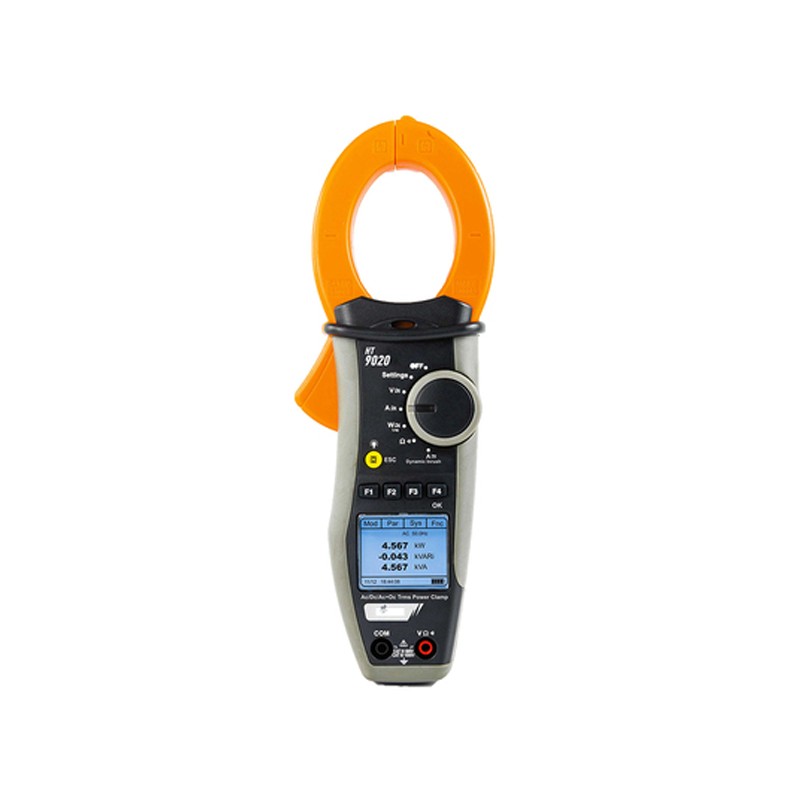

HT9020是根据标准IEC / EN61010-1设计的功率钳形表，测量最高达1000A的直流、AC+DC真有效值电流，达到了CAT IV 6 0 0 V安全等级要求，可以测量平衡单相或3相系统中的有功功率、无功功率、视在功率／能量，2 5次电压／电流谐波分析，并计算T H D % 。该设备能够使用一根导线检测相序与相位一致性。同时，能够检测与电机启动电流有关的事件（涌流）。该钳形表具有较宽的图形点阵屏幕（128x128pxl），带有背光，在照明差的环境中也能看清读数，自动关机功能节约电池。

产品功能

最大1,000A直流,交流+直流真有效值电流，

最大1,000V直流,交流+直流真有效值电压，

采用测试导线与电流夹钳测量频率

相序／相一致性

电阻测量与通断测试

测量直流功率与能量（HT9020）

测量／记录单相系统的有功、无功、视在功率（HT9020）

测量／记录单相系统的有功、无功、视在能量（HT9020）

测量／记录单相系统的功率因数（HT9020）

测量／记录高达25次的电压／电流谐波，计算THD% （HT9020）

电机启动电流检测（涌流）

自动量程

背光

自动关机

数据保持，最大值／最小值／峰值

产品特点

无线模块

通信:蓝牙 V2.0

频率: 2.4GHz (2400-2483.5MHz)

功率: 等级

信息率:57600波特

内存

内存大小:2Mb

记录

N°.最大 Log + 快照保存:99

N°. 最大 InRush 保存:20(单个最大10)

机械特性

体积: 252(L) x 88 (W) x 44 (H) mm; 9.92 x 3.46 x 1.73 in

重量（含电池）:420g;14.8 盎司

钳口口径 / 最大电缆体积: 45mm; 1.77 in

电源供应

电池型号: 2节电池 x 1.5V LR 03 AAA

电池寿命: 约. 53 小时在 “W” 位置

自动关机: 5分钟仪器显示l

屏幕

像素:128x128

采样率: 128每周期

帧频: 1/s

使用环境

参考校准温度: 23°± 5 °C

操作温度: 0- 40 °C

相对湿度: <80%

存储温度: -10- 60 °C

存储湿度: <70%

本仪器符合标准LowVoltage Directive 2006/95/EEC (LVD) 和 EMC Directive 2004/108/EEC

安全标准

标准: IEC/ EN61010-1, IEC / EN61010-2 – 032

技术文件: IEC/EN61187

测试附件安全标准: IEC/EN61010-31

绝缘:等级2，双绝缘

污染等级: 2

最大高度: 2000m,室内

过电压等级: CATIV 600V / CAT III 1000V 对地, max 1000V 输入端之间

产品标准配件

仪器

测试引线一对

鳄鱼夹一对

ISO9000校准证书

说明书

包包

电池

技术参数

以下操作环境为温度 23°C ± 5°C 相对湿度 < 80%.

DC 电压

Input impedance: 2.6MΩ

AC Voltage (AC+DC TRMS)

Input impedance: 2.6MΩ; Max. 峰值因数: 1.41

AC/DC voltage: MAX / MIN / CREST

输入: 2.6MΩ; Max. 峰值因数: 1.41

DC 电流

AC 电流(AC+DC 真有效值)

最大. 峰值因数: 3

AC/DC电流:AC/DC 电流:MAX / MIN / CREST

最大峰值因数: 3

电阻连续性

频率（含测试头）

电压量程0.5 ¸ 1000V / 电流量程: 0.5¸1000A

DC 功率

有功功率视在功率

有功能量

无功功率

无功能量

功率因数

电压电流谐波

相序及相一致性

频率量程:40～70Hz
