电池模拟器JNBI2010R

型号:

JNBI2010R

产品介绍

产品详情

JNBI2010R 电池模拟器

武汉精能电子推出的 “ JNBI2010R系列超高精度多通道电池模拟器”，19寸3U机箱单机容纳多达24个通道，且各通道间相互隔离，支持多通道串联，通道间开关同步性好(最大时延<0.1mS)。机框可搭配电阻矩阵板卡，继电器板卡，BMS测试类多种板卡…JNBI2010R编程软件具有多通道批量操作功能，各通道可分别显示数据及曲线图表，提供数据分析与报表功能，操作简洁、灵活易用。

产品特点

24通道能实现恒流功能
JNBI2010R系列可实现恒流充电、恒流放电功能，可以对电池进行循环充放电测试，及电池的SOC进行模拟测试。
电源性能指标高，电源动态性能好
JNBI2010R系列电压精度<0.3mV ,电源动态恢复时间<0.1mS
大尺寸LCD高清显示屏
JNBI2010R系列采用7英寸LCD高清显示屏，显示每个通道的电源信息，实时监控，直观清晰，专业化操作界面配合旋钮按键设计，且提供以LAN和RS485、CAN与计算机和其他设备进行通讯，使JNBI2010R系列超高精度多通道电池模拟器操作更加灵活便捷。

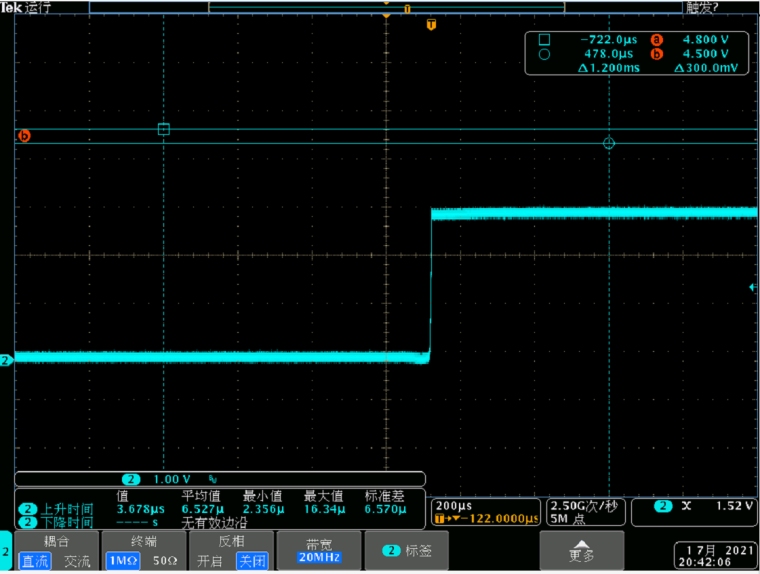

开关波形
US级别的上下电，且无过冲。在电压动态变化过程也无任何电压过冲，行业**。

核心优势

JNBI2010R系列电池模拟器

电压输出精度为0.3mV

分辨率达10μV/0.01μA

电流采样达0.1uA

通道之前同步性<0.1uS

电压动态性能优（调整恢复时间<30uS)

电压可实时调节，波形平滑，无过冲

精度计量所认证

技术参数

电芯模拟板卡
机型	B11030	B11030-H	NB12010R	NB12010R-H
通道数	16	16	24	24
电压	0-5V	0-5V	0-6V	0-6V
电流	-3A～3A	-3A～3A	-1A～1A	-1A～1A
功率	15W	15W	6W	6W
性能指标
电压输出精度	1mV	1mV	0.3mV	1mV
电压输出分辨率	0.1mV	0.1mV	0.01mV	0.05mV
电流显示精度	1mA/1uA	1mA/1uA	1mA/1uA	1mA/1uA
电流显示分辨率	0.1mA/0.1uA	0.1mA/0.1uA	0.01mA/0.01uA	0.01mA/0.01uA
通道机同步性	<1ms	<1mS	<1ms	<1mS
通道间隔离电压	>1000V	>1000V	>1000V	>1000V
功能
保护功能	OVP、OCP	OVP、OCP	OVP、OCP	OVP、OCP
主动均衡	支持	支持	支持	支持
远端反馈	支持	支持	支持	支持
可申连通道数	200	200	200	200

设备	项目	参数	备注
总压板卡	电压输入范围	12V	有两种电源规格的输入
	电压输出范围	30V-80V(12V输入)
	电压输出设定分辨率	20mV	用16位DA，看实际情况
	电压榆出设定精度	±0.25%FS(±200mV)	25℃±5℃
	电压回采精度	±0.25%FS(±200mV)	25℃±5℃
	电压回果分辨率	10mV
	电流翰出范围	0～0.5A
	电流回采精度( mA 档）	±(0.2%RD+0.2%FS)@(0～0.5A)	25℃±5℃
	电流回采精度(uA 档〕	±(0.2%RD÷0.2%FS)@( 0～1mA )	25℃±5℃
	电流回采分辨率	mA档位1mA ( 1mA～0.5A) uA档位1uA (1uA - 1mA )	mA uA分档处理，根据电流被动切档
	通道间隔离电压	≥1000V	安规要求
	通道数	1CH/PCS
	电压远端补偿	不具备
	保护功能	具备输出过流保护和过压保护
数字量板卡	输入通遒数	8
	输入电压范围	0～12V
	撷率识别范围	0～1MHz	信号最小脉宽1μs
	占空比识别范围	0%～100%
	占空比识别精度	1%@(0～10KHz)
	输出通道数	8
	输出电压范围	0～12V
	输出频率范围	0～1MHz
	占空比调节范围	0%～100%
	占空比调节精度	1%(0～10KHz)
	通道间隔离电压	1000V Dc
模拟量输出板卡		12V电压输出通道
	输出通道数	10
	输出电压范围	0～12V
	电压设定精度	±0.5%FS
	电压回读精度	±0.5%FS
	输出电流范围	0-20mA

设备	项目参数		备注
模拟量输出板卡	100mV电压输出通道
	输出通道数	1
	输出电压范围	-100mV～100mV
	电压设定精度	±0.5%FS
	电压回读精度	±0.5%FS
	输出电流范围	0～20mA
	电流输出通道
	输出通道数	2
	输出电流范围	-200mA-200mA	阻性负载
	电流设定精度	±0.05%FS	-1mA-1mA范围内，不保证电流设定精度满足要求，只保证回读精度满足要求.
	电流回读精度	±0.05%FS	-1mA-1mA范围内，不保证电流设定精度满足要求，只保证回读精度满足要求.
	输出电压范围	-5V～5V
程控电阻板卡	电阻可调范围	100Ω-10MΩ
	电阻调节步进	10Ω
	电阻精度	±0.5%
	通道数	8	可扩展
	最大输入电压	30V DC
	最大输入电流	10mA	功率不超过1/16W
	开、短路功能	具备
	R-T表导入	具备	单台模拟器支持导入10种不同的R-T表〔表格大小不超过10kB)，表格果式需和客户确定.
	指令响应时间	≤10ms
	通道间及跨机同步时间	≤10ms
继电器板卡	通道数	32
	触点最大电压	30VDC /125VAC
	触点最大电流	1A
	继电器类型	双刀双掷
	继电器寿命	>10e5次@(30VDC1A)
