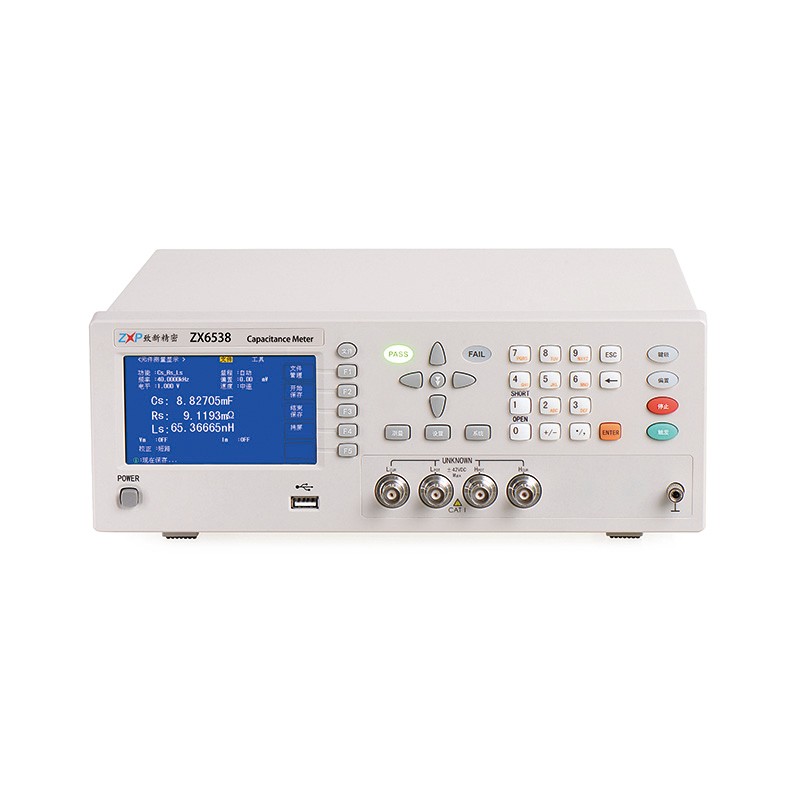

直流支撑/储能电容器测试仪ZX6538/ZX6538A

型号:	ZX6538/ZX6538A

产品介绍

ZX6538/ZX6538A 直流支撑/储能电容器测试仪概述

ZX6538/6538A系列电容测试仪是专门针对直流支撑/储能电容器的Cs-Rs-Ls测试需求而研发的一款高速精密电容测试仪。

该系列仪器体积小，操作方便，中英文操作界面可选，4.3寸彩色液晶屏幕，既能适应生产现场高速检验的要求，又能满足实验室高精度高稳定性的测量需要，同时仪器所提供的HANDLER接口为仪器用于电容器自动分选系统提供了条件。

可根据不同尺寸的电容器为客户定制对应的测试夹具。

ZX6538/ZX6538A 直流支撑/储能电容器测试仪产品特点

● 键盘锁定功能，掉电数据保护功能

● 简体中文、英文操作语言

● 测试数据、测试条件保存功能(U盘或仪器内部)

● 内建比较器，10档分选

● 良品、不良品声光报警

● 超强抗冲击保护能力

● 可通过USB接口自动上传数据

订购信息

● ZX6538: 20Hz～100kHz，经济型

● ZX6538A: 20Hz～1MHz, 高频电容测试仪

应用领域

● DC-LINK、新能源汽车电容器高精度测试

● 直流支撑/储能电容器的Cs-Rs-Ls测试

ZX6538/ZX6538A 直流支撑/储能电容器测试仪技术参数

型号		ZX6538	ZX6538A
测试频率		20Hz～100kHz，分辨率1mHz	20Hz～1MHz，分辨率1mHz
测试参数		Cp-D,Cp-Q,Cp-Rp,Cp-G,Cs-D,Cs-Q,Cs-Rs,Cs-Rs-Ls
测试电平		10mV-1Vrms
测量准确度		0.05%,以精度表为准
测试速度		快速:40次/秒、中速18次/秒、慢速6次/秒(1kHz以上频率)
显示范围	R	0.01 mΩ ～ 99.9999MΩ
	G	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	Q	0.01～99999.9
	Δ%	-99.999%～99.999%
信号源输出阻抗		30Ω、100Ω
内部直流偏置电压		0V、2V
量程方式		自动、保持
触发方式		内部、手动、自动、外部、总线
校准功能		开路/短路,全频清零、点频清零
等效电路		串联、并联
比较器		支持多档分选，可用于自动化设备
接口		RS232C、UsbHost、USB Device、Handler、GPIB(选件)
温度湿度		0℃～40℃，相对湿度≤75%
电源要求		电压：100～120 Vac或198～242Vac
		频率：46～64 Hz，功率大于50 VA
体积(WxHxD)		310mmx115mmx315mm
重量（净重）		4.5Kg
