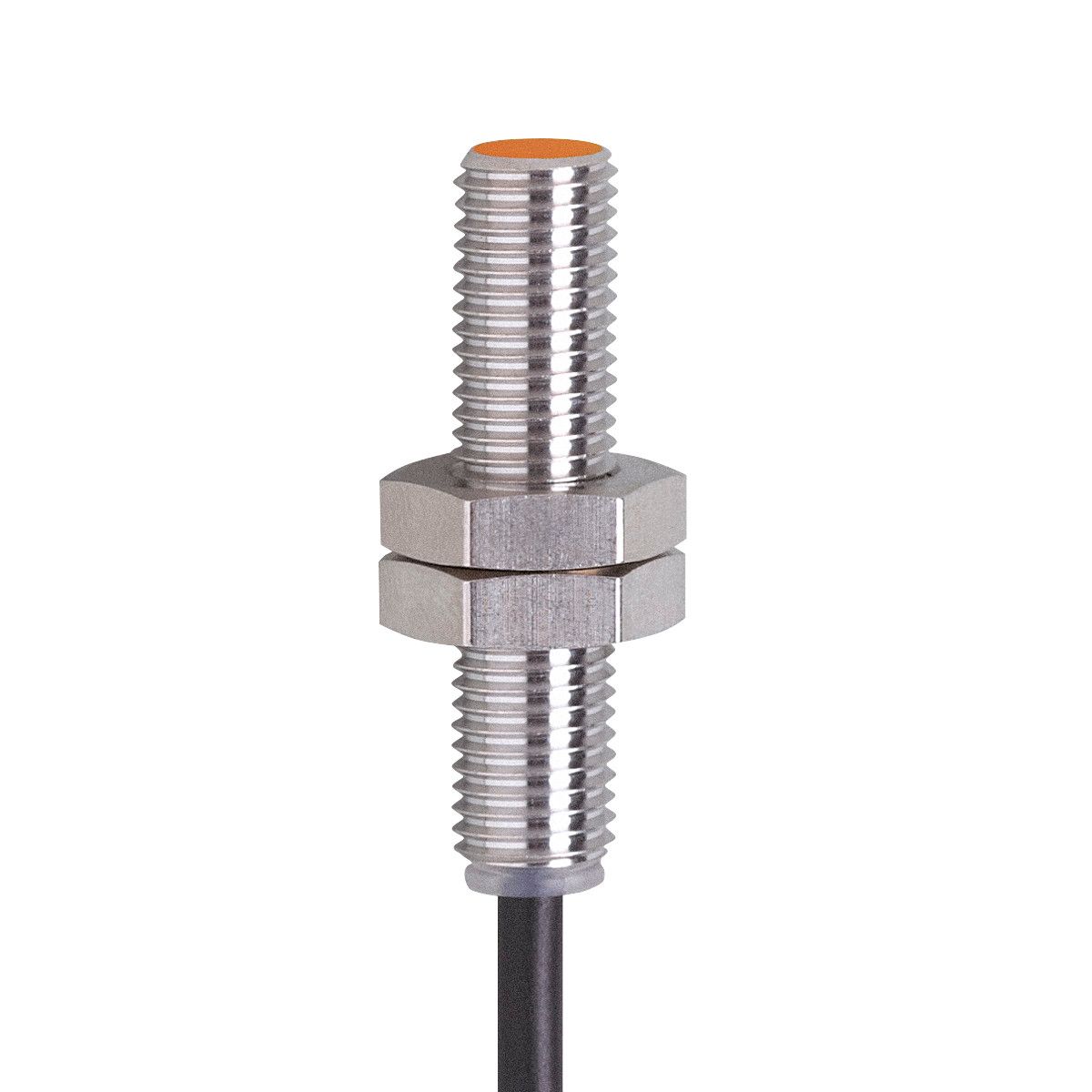

• 极小的外壳
• 用于空间受限的情况
• 节省空间的连接技术
• 感应范围大，正常运作时间长
• 极高的开关频率

技术参数：

产品特征
电气设计	PNP
输出功能	常开
感应距离 [mm]	2
外壳	螺纹结构
尺寸 [mm]	M8 x 1
应用
特殊的性能	无卤素
电气数据
工作电压 [V]	10...36 DC
电流损耗 [mA]	15; (24 V)
防护等级	III
反相保护	有
输出
电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	1000
短路保护	有
过载保护	有
监控范围
感应距离 [mm]	2
实际感应距离 Sr [mm]	2 ± 10 %
工作距离 [mm]	0...1.62
精度/偏差
校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10
工作条件
环境温度 [°C]	-25...70
外壳防护等级	IP 67
认证/测试
EMC电磁兼容	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 HF电磁场辐射 3 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 射频场感应的传导抗扰度 3 V EN 55011 等级B
MTTF [年]	2804
机械技术数据
重量 [g]	76.5
外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M8 x 1
螺纹代号	M8 x 1
原材料	LCP; 黄铜 白青铜-镀层
拧紧扭矩 [Nm]	A = 5 mm: 1 Nm; B: 2 Nm
显示器/操作件
显示	开关状态 1 x LED, 红色
附件
供货范围	固定螺母: 2
注释
包装单位	1 件
电气连接
接口	电缆: 3 m, PUR, 无卤素; 防火的(FRNC); 3 x 0.14 mm²
图表
安装
