◆ 概述

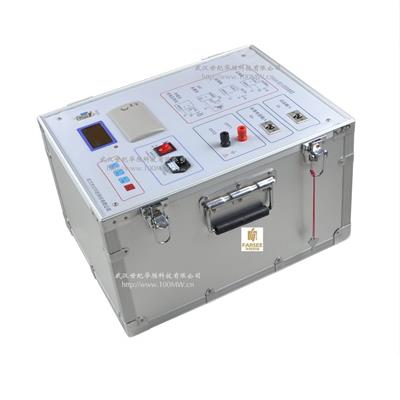

介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的基本方法。FS3001介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供高1 0千伏的电压；自动滤除50Hz干扰，适用于变电站等 磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

◆FS3001高压介质损耗测试仪主要特点和功能

☆ 仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。

☆ 仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

☆ 仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

☆ 仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。

☆ 一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。

☆ 仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。

☆ 设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。

☆ 反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。

☆ 具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量

☆ 具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。

☆ 接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。

☆ 触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全.

◆FS3001高压介质损耗测试仪主要技术参数

☆ 准确度：Cx:              ±（读数×1%+1pF）

☆  tgδ: ±（读数×1%+0.00040）

☆ 抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

☆ 电容量范围：内施高压： 3pF～60000pF/10kV    60pF～1μF/0.5kV

☆ 外施高压： 3pF～1.5μF/10kV                  60pF～30μF/0.5kV

☆ 分辨率：  高0.001pF，4位有效数字

☆  tgδ范围：       不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

☆ 试验电流范围：10μA～1A

☆ 内施高压：设定电压范围：0.5～10kV   电压分辨率：1V    精度：2%

☆ 大输出电流：200mA

☆ 升降压方式：连续平滑调节

☆ 试验频率： 45、50、55、60、65Hz单频

☆  45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

☆ 频率精度：±0.01Hz

☆ 外施高压：正接线时大试验电流1A，工频或变频40-70Hz

☆ 反接线时大试验电流10kV/1A，工频或变频40-70Hz

☆  CVT自激法低压输出：输出电压3～50V，输出电流3～30A

☆ 测量时间：约36s，与测量方式有关

☆ 输入电源： 180V～270VAC，50Hz±1%，市电或发电机供电

☆ 计算机接口：标准RS232接口

☆ 打印机：炜煌A7热敏微型打印机

☆ 环境温度： -10℃～50℃

☆ 相对湿度： <90%

☆ 外形尺寸：460×360×350mm

☆ 仪器重量：28kg

◆仪器别称

抗干扰高压介质损耗测试仪，介损测试仪，介质损耗因数测试仪，介损仪，tgδ测试仪，tanδ测试仪，介损电桥测试仪，介质损耗测试装置，介质损耗测试仪。
