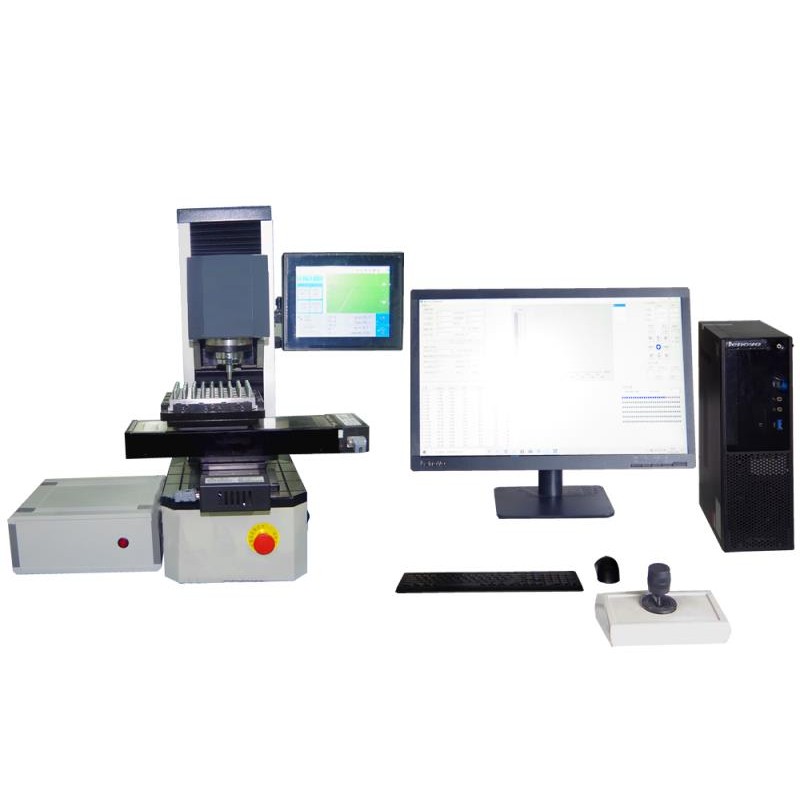

美泰MHRS-150-XYZ型全自动洛氏硬度计，基于金刚石或硬质合金压头压入试样表面以产生压痕的力学原理，其自动化程度高、测值精准，配备自动转塔装置、高灵敏触摸屏，可实现电子自动加卸荷、自动打压痕、自动生成检验报告等功能，操作简便，检测效率高，能够满足工件试样硬度质量控制及合格评定的硬度检测需求，被广泛地应用于金属加工制造业质控环节、各类金属材料的失效分析、高等院校科研实验等领域，是提高工作生产效率，产品合格率，节约生产成本必备的专业精密检测仪器。

功能用途

工作原理

洛氏硬度检测是以顶角为120°的金刚石圆锥体或规定直径的淬火钢球作为压头，以规定的试验力将其压入试样表面，根据试样表面压痕深度以评定被测金属材料的洛氏硬度值。

洛氏硬度测量原理如下图所示，0－0为金刚石压头尚未与试样接触的位置。1－1为在初试验力作用下压头所处位置，压入深度为h1，初始试验是为了消除因试样表面不光洁造成的对试验结果精确性的影响。图中2－2为在总试验力（初始试验力＋主试验力）作用下压头所处位置，压入深度为h2。3－3为卸除主试验力后压头所处的位置，因金属弹性变形后会产生一定恢复，故压头实际压入深度为h3，主试验力所引起的塑性变形而使压头压入深度为h＝h3－h1。洛氏硬度值即由h的大小确定，压入深度h越大，硬度越低；反之，则硬度越高。传统观念中，通常会采用一个常数c减去h来表示硬度的高低，同时以每0.002mm的压痕深度作为一个硬度单位。由此获得的硬度值称为洛氏硬度值，用符号HR表示。

公式中，c为常数（对于 HRC、HRA，c取0.2；对于HRB，c取0.26）。由此获得的洛氏硬度值ＨＲ为一无名数，试验时一般由试验机指示器上直接读出。

洛氏硬度计工作原理图

需要注意的是，采用不同的压头和试验力测得的硬度值也会不同，因此，洛氏硬度试验依据不同的压头规格和试验力大小规定了多种不同的硬度测试标尺，其中属HRB,HRC,HRA应用最为广泛。

端淬试验的原理是：按照HRC硬度标尺，从端淬试样的淬火端开始，沿着轴线方向，以一定的间隔，测试多点的硬度值。在纵坐标为硬度值，横坐标为距离的坐标系中标出各个测量结果的位置，连接各点，画出一条连续的曲线。端淬试验系统的测试过程是：将端淬试样放入工作台上部的矩形槽内，手动转动鼓轮移动测试平台，试验台带有数显刻度尺，同步指示移动位移量；使试样从淬火端开始，沿着轴线方向，以一定的间隔，按照HRC硬度标尺，测试多点的硬度值。硬度值通过USB接口自动输出到电脑，由“端淬试验分析软件”进行处理，在电脑上显示端淬曲线及各种参数，淬透性、淬硬层分析等。

工作条件

操作温度：10～30℃；

相对湿度：≤65％；

周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

仪器特点

仪器取消了砝码，采用电动加卸试验力，可进行洛氏、表面洛氏全部标尺的硬度测试；

具有全自动和人工操作功能，XYZ全自动控制，适用于端淬试验；

高精度步控加载系统，试台固定，实现高精度快速测试可实现远程控制；

测试15种洛氏和15种表面洛氏硬度标尺；

可通过压头自动退离功能在固定工作台进出持续测量；

GO/NG公差判断；

圆柱体、球体试验值的修正；

测力选择与硬度标尺选择连动；

自动化程度高、测值精准，高速步控，测试速度快；适用于测量需求量大或精度要求高的高端用户；

采用触摸屏显示界面，显示操作一体化，简单直观，对操作人员无高难技术要求；

外置PC电脑，具有数据统计功能，可以计算极值、平均值、标准偏差等，还能建立相应的统计数据库；

PC实时采集压力与压深数据并导出，以供弹性模量等研究；

统计数据库允许输入其它设备的检测数据，并可一并进行统计分析；

可以根据用户的要求自定义检测报告，在报告中选择所需的试验参数、试验结果以及图表曲线；

试验结果和测试报告均可进行网络传输，并允许其它计算机调用这些数据，以便于实现网络化管理；

支持布氏，维氏等多种硬度制式之间的数值转换；

配备性能优良的硬质合金或金刚石压头，硬度高、耐磨性强、韧性好，具备耐高温、耐腐蚀性，确保仪器测试值精准、稳定可靠；

具有误差值修正功能，硬度值的误差可通过按键输入进行修正，更容易满足测试的精度要求；

具备阈值超限自动报警功能，适用于批量化成品或者半成品工件逐件检测；

**的环境温度实时显示功能，可避免仪器在温度过高或过低的情况下长时间工作，以导致测试误差增大，降低使用寿命；

符合GB/T225，ISO 642，JIS G0561，SAE J406，ASTM-A-255等国内外相关标准。

操作方法及注意事项

仪器的保养与维护

试验人员应严格遵守操作规程，请在试验前后反复采用标准块对仪器进行校对；

若试样背面及边缘出现肉眼可见的变形或痕迹，则试验结果视为无效，应重新选择压头或试验力进行测试；

通常情况下，**测点仅用于抵消各支撑面的间隙，无需记录试验结果，从**点开始统计试验结果；

试验中，需保证相邻压痕中心间距及压痕中心至试件边缘的距离大于 3 mm；

仪器搬运时应托底搬运，禁止横倒，搬运前请拔去电源插头，固定测量杠杆并取下砝码和吊杆；

机器加卸试验力时，严禁转动变荷手轮，如用力旋转会导致内部齿轮错位，试验力出现混乱，甚至造成机器内部件的损坏；

仪器使用完毕后应关闭电源；长时间不使用时应罩上防尘罩，以免灰尘进入机器内部，硬度块、球压头使用后涂上防锈油，防止生锈；

仪器长时间闲置后的再次重新启用，应等待几分钟使仪器内部的电器元件预热后再进行试验，以确保使用精度；

应每年至少一次为仪器做周期性的检定，以保证硬度计的准确性；

请勿擅自拆装本仪器，维修相关事宜请与美泰科仪售后部联系。
