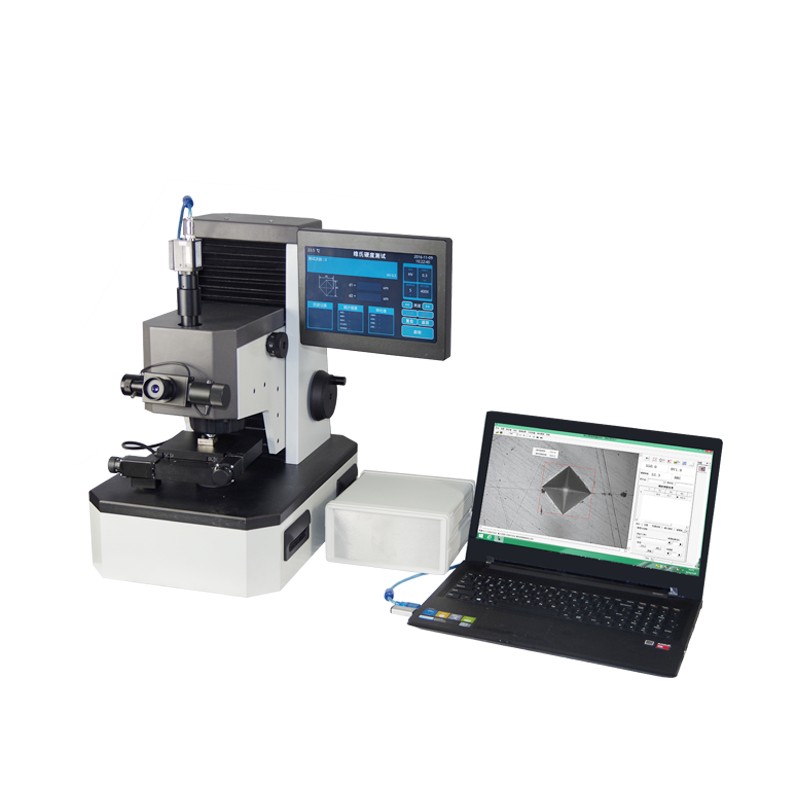

美泰JMHVS-1-XYZ型全自动精密显微硬度计，基于正四棱锥形金刚石压头压入试样表面以产生压痕的力学原理，通过测量压痕的对角线长度以实现材料硬度的测量，可针对微小试件、薄形试件、热处理工件等进行表面（渗镀层）的维氏硬度试验，其自动化程度高、测值精准、集机电一体化于一身，采用光电传感系统，以高倍率光学测量，配备自动转塔装置、高灵敏触摸屏操作界面、可实现电子自动加卸荷、自动打压痕、显微自动聚焦测量压痕直径、国标/ASTM硬度自动换算、自动生成检验报告等功能，操作简便，检测效率高，被广泛地应用于五金加工、电子行业、模具配件、钟表制造、工程质检等领域，是科研机构、精密的加工制造业及质检部门进行材料研究和检测的理想硬度测试仪器。

功能用途

工作原理

显微维氏（或努氏）硬度的测试原理是采用规定的正四棱锥金刚石压头，将选定的固定实验力（载荷）压入试样表面，并保持一定时长（保荷），然后卸除实验力（卸荷），在试样表面残留出一个底面为正方形的正四棱锥或克努普压痕，通过测微目镜测量其对角线的长度（国家标准规定维氏硬度压痕对角线长度范围为（0.020～1.400mm）以得到压痕的面积，进而求得对应的维氏（或努氏）硬度值。

维氏硬度测量原理图

通常维氏硬度值可按照以下公式来换算： HV = 常数×试验力/压痕表面积 ≈0.1891 F／d2 ；

注：HV：维氏硬度符号；F：试验力（N）；d：压痕两对角线d1、d2的算术平均值。

工作条件

操作温度：18℃～28℃；

相对湿度：≤65％；

在无震动，周围无腐蚀性介质的环境中；

在稳固的基础上水平安装。

仪器特点

广泛适用于微小试件、薄形试件、热处理工件等试样的表面（渗镀层）的维氏硬度试验，可满足科研机构、精密的加工制造业及质检部门等材料研究和显微硬度检测的需求；

本品为光机电一体化高新技术创新产品，自动化程度高、测值精准，适用于测量需求量大或精度要求高的高端用户；

采用高倍率光学传感系统和高精度光电传感技术，测试点定位准确，测试结果更加精准；

采用可调冷光源测量系统，可通过软件控制光源强弱；

采用自动转塔装置，可自行转换压头与显微目镜，测试效率高；

具备阈值超限自动报警功能，适用于批量化成品或者半成品工件逐件检测；

采用大屏LCD液晶显示器，操作简单方便，可直观显示测试结果；

选配面板打印机，可实时打印测试结果；

支持布氏、维氏等多种硬度制式之间的转换；

符合GBT4340.1，GBT4340.2，ASTM_E92等国内外相关标准。

操作方法及注意事项

仪器的保养与维护

在使用本仪器前，请仔细阅读使用说明书，详细了解操作步骤和注意事项，避免因操作不当而造成的仪器损坏或人身安全事故；

仪器搬运时应托底搬运，禁止横倒，搬运前请拔去电源插头，固定测量杠杆并取下砝码和吊杆；

仪器安装调试时请小心地撕下用于保护压头的防震胶带纸，若用力过猛将会导致压头定位精度不准；

被测试件的表面应平整光滑，不得有污物、氧化皮、凹坑及显著的加工痕迹；

仪器加卸试验力时，严禁转动变荷手轮，如用力旋转会导致内部齿轮错位，试验力出现混乱，甚至造成机器内部件的损坏；

金刚石压头和压头轴是仪器的核心部分，在操作时应谨慎小心，切勿触及压头；

为保证测试精度，使用时压头应保持清洁，如压头沾有油污或灰尘等污渍，可用脱脂绵沾上酒精(工业用)或乙醚在压头顶尖处小心轻擦干净；

长时间不使用时应罩上防尘罩，以免灰尘进入机器内部，硬度块、压头使用后应涂上防锈油，防止生锈；

长时间闲置后的再次启用，应将电器元件预热后再进行测试实验；

应每年至少一次做周期性检定，以保证硬度计的准确性；

更换保险丝或取下砝码时，应首先切断电源；

请勿擅自拆装本仪器，维修相关事宜请咨询美泰科仪售后部。

技术参数
