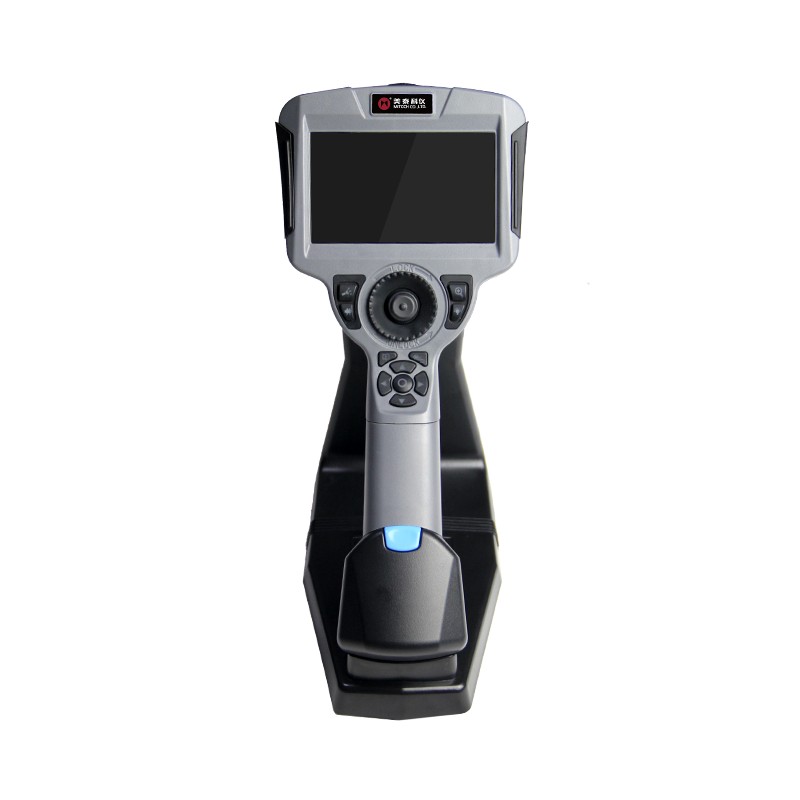

美泰MVG系列工业内窥镜，基于CMOS图像传感器成像原理，能够对人眼无法进行直接观察的区域进行拍摄成像，高清显示，从而实现无损检测。美泰MVG系列内窥镜是一款高精度视频电子工业内窥镜，采用彩色液晶显示器以及高集成度CMOS图像传感器保证了视频内窥镜影像的清晰、逼真；功耗小，信号传输速度快，携带方便，操作简易，可更换不同直径检测线，实现一机多用，节约成本。可在不拆卸或不破坏组装并停止设备运行的情况下对各种工业管路或复杂狭小的设备内部空间的腐蚀、裂纹、焊缝、异物、磨损及零部件内部的加工等情况进行全面细致的检测。被广泛应用于航天航空、石油化工、机械铸造、国防军事、电力生产、汽车交通等众多领域，是工业设备检测和维修等环节中重要的探测监控仪器。

MVG系列常规产品技术参数对照表

注：型号带CP为侧视镜头，普通镜头为直视镜头

功能用途

1、轮机检修：涡轮机清洁、桨片和喷管/管嘴阻塞检查、找回脱落部件、管道内外腐蚀状况；

2、航空航天：飞机部件、大型柴油机、各种发动机及管路的常规维护和检查；

3、石油化工：工业内窥镜能用于石油精炼厂的储存罐、热交换器、球罐车，化工行业的管道设施，特检所及压力容器生产单位的容器、钢瓶、管路等内部缺陷探测检查；

4、国防军事：用于检查机械齿轮零件磨损、松动、漏油、炮管内部情况；

5、汽车交通：汽车发动机的清洗、保养；

6、机械铸造行业：用于汽车零部件铸造、液压类铸造、泵体阀体类铸造、机械零部件铸造、管路管件类铸造单位，用于检查铸造夹沙情况、毛刺情况及交错孔情况等质量控制；

7、电力生产、建设单位的设备缺陷探测和状态监测。

工作原理

美泰电子视频内窥镜采用间接目视检测原理，利用探头顶端的CMOS图像传感器实时采集狭小空间内表面的图片信息并通过插入管内的视频信号电缆将数字信号传输至仪器主机从而实现图像的显示和存储，装有图像传感器的探头通过导向关节与插入管连接，导向关节可通过内置的导向钢丝在机械装置的控制下360°自由转动方便图片传感器实时拍摄传输图片资料。

工作条件

探头工作温度：-10℃～50℃

系统工作温度：-10℃～50℃

存储温度：-10℃～50℃

防水性：IP65( IP67 可定制)

防油：机油，轻油或5%盐溶液环境中也可正常操作（IP67）

仪器特点

可快速插拔更换2.8mm/4.5mm/6.4mm/8.4mm等不同直径的检测线，一机多用，节约成本；

高分辨率5英寸液晶显示屏，还原真实检测画面；

超小型高灵敏度CMOS传感器，集成度高，低功耗设计，保证低光照条件下的探测效果；

高亮度、画质清晰，具有数字调焦变倍功能；

完备的拍照、录像功能，8GB SD存储卡，可实时记录检测影像；

AGC、增益、曝光、荧幕亮度、荧幕对比度、荧幕比例可调；

高亮度贴片LED冷光源，探测距离最长可达3m，四向弯曲探测；

手动机械摇杆360度全方位调节，操控灵活，提高工作效率；

旋转式微调步进阻尼，轻松精准的停留在**观测角度；

独立的电池设计,一台主机可配备多块电池，随时插拔更换，相较光纤设备，整机重量更加轻便；

探头外壳钛合金材质，多层钨丝编织检测线，防腐耐磨，结实耐用；

探头的前端部分内置6颗超高辉度白色LED灯，照度5 级可调；后端高亮LED辅助照明；

配备18650锂电池，可连续工作2小时以上。

操作方法及注意事项

1、仪器开机

按下仪器主机顶部开/关键开机，按灯光调节键打开LED光源灯，显示屏显示当前传感器摄像头拍摄画面，仪器进入正常测量状态。

2、定位

保证插入管部分无缠绕弯曲，将传感器探头插入观测体内部，到达观察位置；

通过控制操纵杆调整可弯曲部分，使探头达到目标方位；

调整光源的亮度和缩放键调整放大倍数，从而达到实时画面的**效果；

探头插入观测体时，首先确保调整可转动部分达到平直，然后再插入观测体，避免探头损坏。

3、视频及图像拍摄

观测位置确定后，可以通过功能按键对检测结果进行录制储存。

确认主机在图像模式下，按菜单键可进行图像/菜单模式切换；

录像：在图像模式下切换至录像功能，按录像键即进入录像状态；再次按录像键结束录像，所录制视频将存入SD卡；

拍照：在图像模式下切换至拍照功能，按拍照键即可完成拍照并将图片保存在SD卡中。

4、查看图片/视频

按菜单键进入图像模式后再按播放键可进入图像浏览模式，屏幕下方显示图像文件的名称，格式和拍摄时间，按上下左右键可浏览图像文件，再次按下播放键可查看图片或者播放视频；

在回放界面，长按确认键，出现删除文件界面，弹出选择提示框，上下移动光标，选择“是”按下确认键，对图像进行删除。

6、结束观测

观测完毕，通过操纵杆将转动部分调整平直，探头和检测线安全退出观测体后关闭仪器。将前端弯曲部分复位顺直，使传感器探头及检测线安全退出观测体，按下开/关键2～3秒关闭仪器电源。

7、存放仪器

结束测量后应取出主机尾部电池仓，用专业镜头布擦拭传感器镜头后套好保护套，将仪器主机等部件依次放入仪器箱中相应位置，检测线应盘绕在仪器箱内。

8、充电

仪器开机后，若显示屏电池电量图标变为红色说明仪器电量不足，需要充电，此时应接通电源或更换电池仓。电源适配器充电指示灯变红，屏幕电量图标变为绿色，表明充电正在进行，5小时后仪器即可充满电。应谨防过度充电，以免导致电池损坏或寿命降低。本仪器可在充电状态下进行测量工作，以提高现场工作效率。

仪器的保养与维护

请勿在-10°C～50°C范围以外的温度下使用仪器以免造成仪器传感器镜头损坏；

请勿将产品在带有腐蚀性的环境中使用或者放置；

请勿将产品暴露在雨中，除防水探头外，请勿长时间将探头置于液体中；

请勿将产品放置于强磁力的物品附近；

请勿在烟尘过多的环境下使用；

请保持机体清洁，避免刮伤屏幕；

请勿尝试自行拆卸本产品，维修工作限由原厂授权的工作人员进行；

检测线盘绕的状态下禁止操作操纵杆，避免检测线内部钢丝损坏；

在拍照和录像时，需保证LED灯的亮度合适，且探头端稳定不晃动；

设备使用前必须检查仪器是否安装电池以及电池是否有电；

设备使用结束时，需调整弯曲部位平直，再由观测工件内拿出，切勿硬拉硬拽以免造成检测线内部钢丝损坏和传感器镜头破损；

设备使用结束后，切勿对本产品进行浸泡冲洗，可用软布将探头及窥镜主机清洁干净，再放入特定包装箱内，以免污垢腐蚀，损坏产品性能；

切勿让窥镜及监视器受到挤压、碰撞或冲击，以防造成不必要的损伤；设备长时间不用时请务必取出电池，以免电池损坏并腐蚀仪器。
