DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中，GB/T19826-2005《电力工程直流电源设备通用技术条件和安全要求》第5.2条中及6.3条中，对充电装置的稳压精度、稳流精度、纹波系数、充电机效率、蓄电池容量等技术指标及试验方法有明确的规定及技术要求。试验内容主要是通过调压装置（如变压器）将充电机交流输入电压在额定电压±10%内变化，通过负载调整装置（如放电电阻），使充电机的直流输出电压及输出电流在规定范围内变化（电压调整范围为额定值的90%～115%，电流调整范围为额定值的0～100%），在调整范围内测量电压、电流及纹波值，通过计算，得到充电机的稳压精度、稳流精度及纹波系数、充电机效率、蓄电池容量等。

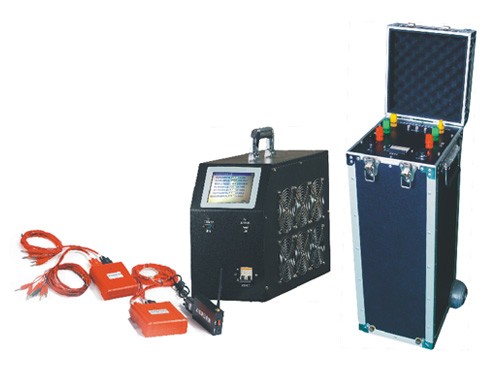

本系统采用更新型PC机为主机，配备液晶显示器、微打印机等设备。通过现场的长期实际运行表明：该装置具有功能完善、抗干扰性强、可靠性高、透明度好、结构简单、携带方便与国家标准全部吻合等优点。

◆主要功能及特点

● 全自动型测试，装置按菜单方式完成各种试验功能。

● 主机系统采用新型高速工业PC机做处理器及大规模集成电路(CPLD)，可靠性高，性能优良。

● 自带大屏幕图形LCD、5.6寸彩屏，全汉化图形界面，操作简单，使用方便。

● 采用三相自动数控调压器，输出精度高、功率大，电压稳定度高。

● 采用新型大功率功耗器件为负载，负载能力强，精度高，体积小，重量轻，放电无明火。结构上采用一体化设计，携带方便。

● 负载电阻采用8421码有序排列，可任意组合为用户所需的负载。

● 放电过程中，放电电流始终保持不变。

● 仅用三键完成设定，直接输入数字，现场打印，并具有RS232和USB接口。

● 完善的上位机功能，具有分析，数据保存，对比确定故障功能。

◆技术参数

● 功率消耗：整机不大于50W

● 环境温度： -20℃-+55℃

● 三相调压装置额定功率：15KVA ，额定电流：25A

● 额定放电电流：≤30A（电流可定做）

● 测量精度：≤0.5%

● 外形尺寸及重量：测试仪尺寸：500×360×420（mm）；重量：15kg

三相调压装置尺寸：260×350×600（mm）；重量：18kg

● 适用电压等级：110V和220V

● 数据记录：内存大于256M

● 接口方式：USB和RS232同时自带

● 工作时间：连续不间断
