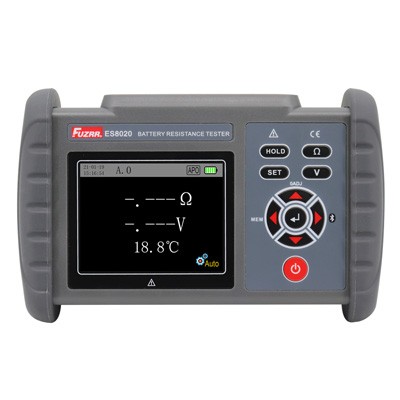

通用型充电电池内阻测试仪简称：电池内阻测试仪，是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容ESR参数的仪表（仅供参考）。本仪表使用交流4端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。同时还具有数据存储、数据查阅、报警、自动关机等功能。整机高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器。
通用型充电电池内阻测试仪由微处理器控制，内部16位ADC可准确检测电池内阻、电压与温度。其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。同时带有数据存储、柱状图显示、数据上传电脑、手机平板等智能设备蓝牙连接进行无线测量、查阅数据等功能。
技术参数
一、量程及精度
1.1电阻测量精度
| 量程 | 最大显示 | 最高分辨率 | 测试精度 |
| 0.000mΩ～3 Ω | 3.100 Ω | 1 uΩ | ±0.5 % |
1.2电压测量精度
| 量程 | 最大显示 | 最高分辨率 | 测试精度 |
| 0.000V～70 V | ±71.00 V | 1 mV | ±0.2 % |
1.3温度测量精度
| 量程 | 最大显示 | 分辨率 | 测试精度 |
| -10.0℃～60.0℃ | 60.0℃ | 0.1℃ | ±1.0℃ |
二、技术规格| 功 能 | 电池内阻测量，电池电压测量，温度测量 |
| 精度保证温度湿度 | 23℃±5℃，75%rh以下 |
| 电 源 | DC 3.7V锂电池 |
| 电阻分辨率 | 1 u Ω |
| 电压分辨率 | 1 mV |
| 温度分辨率 | 0.1℃ |
| 测量范围 | 内阻测量：0.000mΩ～3.100 Ω （4档量程构成） |
| 电压测量：0.000V～±71.00V （2档量程构成） |
| 温度测量：-10.0℃～60.0℃（单量程构成） |
| 最大输入电压 | DC 70V（+测量端子与-测量端子之间）、不可输入交流 |
| 测量方式 | 内阻测量：1KHz交流4端子测试法、开路端子电压3V max 测量电流：2.0mA～200mA（不同量程档位不同测量电流） 温度测量：NTC温度传感器（26℃时为10KΩ） A/D转换方式：逐次逼近型 显示更新频率：5次/每秒 |
| 响应时间 | 200ms |
| 测量时间 | 约2秒 |
| LCD尺寸 | 70.1mm×52.6mm / 3.5英寸（320*240分辨率16位真彩屏） |
| 仪表尺寸 | 长宽高：190mm×121mm×51mm |
| USB接口 | 具有USB接口，存储数据可以上传电脑，保存打印 |
| 蓝牙连接 | 有 |
| 保持和存储功能 | 有手动保持与存储、自动保持与存储 |
| 测量判定功能 | 可预设定PASS、WARNING、FAIL判定阈值 |
| 电池电压 | 电池电量5格显示，电池电压低时提醒及时充电 |
| 自动关机 | 开机无操作，约15分钟后自动关机（可在设置中关闭） |
| 功 耗 | 300mA MIN / 500mA MAX |
| 质 量 | 仪表：480g (含电池) |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -20℃～60℃；70%RH以下 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/RMS(电路与外壳之间) |
| 外部磁场 | ＜40A/m |
| 外部电场 | ＜1V/m |
| 适合安规 | IEC 61010 |
包装清单
| 仪 表 | 1台 |
| 测 试 线 | 1套 |
| USB通讯线 | 1条 |
| 充 电 器 | 1个 |
| 监控软件光盘 | 1份 |
| 说明书、保用证 | 1套 |
| 仪 表 箱 | 1个 |
