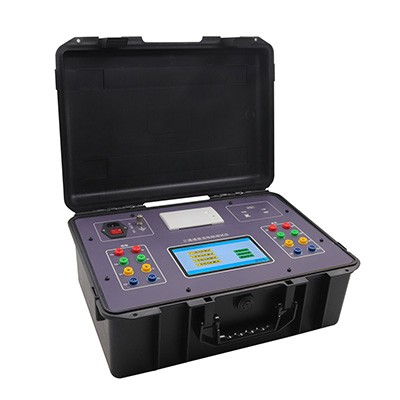

ES3080直流电阻测试仪又名变压器直流电阻测试仪，是主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等的重要仪器，以保证变压器的安全运行。
变压器直流电阻测试仪是⼀种⽤于测量⼤容量变压器直流电阻的新型仪器。它被设计为⾼精度电流稳定电源和测试组件。在测试过程中，它由计算机控制，并⾃动完成稳态判断，数据采集，数据处理和电阻测量。数值显⽰和打印。该仪器可⽤于带有⼀次性电源的有载调压器的纵向测试，从⽽完全节省了测试时间。它还具有变压器制造商的温升测试功能。它具有操作简单，精度⾼，抗⼲扰等特点，可以快速，准确地测量各种类型的变压器。助磁法就是通过给高绕组输出电流产生磁场给低绕组充电，借助于高压绕组的励磁安匝数，通以较小电流使绕组电感大大减小，以缩短测量时间，达到快速测量的目的。要注意的是，助磁法测量低压绕组的直流电阻时，同一铁芯柱上高、低压绕组的电流方向必须一致，才能起到助磁的作用。
ES3080直流电阻测试仪由主机、测试线、等组成，具有历史数据读取、查阅、保存、打印等功能。
技术参数
| 功 能 | 直流电阻测量，变压器直流电阻测量 |
| 直流电阻 | 0.0001mΩ～5000Ω 精度：±0.2%FS±5dgt 最小分辨率：0.001mΩ |
| 输出电流显示 | 0.01mA～20.000A |
| 换算电阻 | 可对绕组材质，测量温度进行换算 |
| 三相不平衡率 | 自动显示三相绕组不平衡率。 |
| 分接位置 | 可在设置界面手动设定分接位置。 |
| 过载保护 | 有 |
| 自动放电 | 有 |
| 额定测量功率 | 1000W |
| 电 源 | AC 220V 10A (50Hz) |
| 背 光 | 可调节背光亮度 |
| 测量方式 | 四线测试 |
| 助磁法测试 | 高、低压输出电流，测试低压端的电阻 |
| 短路测试电流 | 0.2A、0.5A、2A、5A、10A、20A(6档设置) |
| 短路最大电流 | DC 20A±10% |
| 空载最大电压 | DC 27V±10% |
| 显示模式 | 7寸触控彩屏 |
| 触 屏 | 是 |
| 测量指示 | 测量进度显示，测量提示动画显示 |
| 仪表尺寸 | 长宽高：450mm×350mm×180mm |
| 标准测试线长 | 8条 |
| U盘接口 | 用于连接u盘专用接口 |
| USB接口 | 通过USB线连接到电脑专用软件查询保存数据 |
| 打 印 | 内置热敏打印机 |
| 打印纸规格 | 57*40mm |
| 数据存储 | 500组 |
| 数据查阅 | 有 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 自动关机 | 无 |
| 功 耗 | 待机: <110W |
| 测量：1000W |
| 质 量 | 仪表：27 kg |
| 测试线、装线袋：5.0kg |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
包装清单
| 仪 表 | 1台 |
| USB线 | 1条 |
| 仪表袋 | 1个 |
| 测试线 | 8条 |
| 220V电源线 | 1条 |
| 说明书、保用证 | 1套 |
