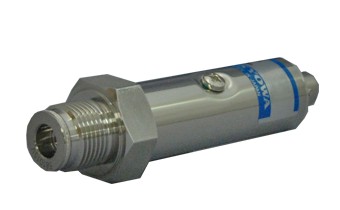

电压输送型压力传送器PVL

索取资料及报价

产品介绍

特点

●小型、轻量

●高响应性

●可以测量高粘度压力的媒介

产品一览

全部显示

PVL-5KA

电缆直出式1～5V输出500kPa用

规格

性能

额定容量	500kPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-10KA

电缆直出式1～5V输出1MPa用

规格

性能

额定容量	1MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-20KA

电缆直出式1～5V输出2MPa用

规格

性能

额定容量	2MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-50KA

电缆直出式1～5V输出5MPa用

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-100KA

电缆直出式1～5V输出10MPa用

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-200KA

电缆直出式1～5V输出20MPa用

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-300KA

电缆直出式1～5V输出30MPa用

规格

性能

额定容量	30MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-500KA

电缆直出式1～5V输出50MPa用

规格

性能

额定容量	50MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-5KB

电缆直出式0～5V输出500kPa用

规格

性能

额定容量	500kPa
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-10KB

电缆直出式0～5V输出1MPa用

规格

性能

额定容量	1MPa
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-20KB

电缆直出式0～5V输出2MPa用

规格

性能

额定容量	2MPa
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-50KB

电缆直出式0～5V输出5MPa用

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-100KB

电缆直出式0～5V输出10MPa用

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-200KB

电缆直出式0～5V输出20MPa用

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-300KB

电缆直出式0～5V输出30MPa用

规格

性能

额定容量	30MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-500KB

电缆直出式0～5V输出50MPa用

规格

性能

额定容量	50MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.14mm²,4芯屏蔽氯丁橡胶铠装线30cm,外径6mm, 前端裸线（屏蔽线没有与主机连接）
电缆引出方式	电缆直出式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-5KC

接头式1～5V输出500kPa用

规格

性能

额定容量	500kPa
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-10KC

接头式1～5V输出1MPa用

规格

性能

额定容量	1MPa
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-20KC

接头式1～5V输出2MPa用

规格

性能

额定容量	2MPa
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-50KC

接头式1～5V输出5MPa用

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-100KC

接头式1～5V输出10MPa用

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-200KC

接头式1～5V输出20MPa用

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-300KC

接头式1～5V输出30MPa用

规格

性能

额定容量	30MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-500KC

接头式1～5V输出50MPa用

规格

性能

额定容量	50MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	1～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm,传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-5KD

接头式0～5V输出500kPa用

规格

性能

额定容量	500kPa
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-10KD

接头式0～5V输出1MPa用

规格

性能

额定容量	1MPa
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-20KD

接头式0～5V输出2MPa用

规格

性能

额定容量	2MPa
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-50KD

接头式0～5V输出5MPa用

规格

性能

额定容量	5MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-100KD

接头式0～5V输出10MPa用

规格

性能

额定容量	10MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-200KD

接头式0～5V输出20MPa用

规格

性能

额定容量	20MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-300KD

接头式0～5V输出30MPa用

规格

性能

额定容量	30MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g(不含电缆)
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PVL

PVL-500KD

接头式0～5V输出50MPa用

规格

性能

额定容量	50MPa
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～70℃
温度补偿范围	-10～60℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.03%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
响应频率范围	DC～1kHz （灵敏度偏差±10%）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.18mm²,4芯屏蔽乙烯线3m,外径4.6mm, 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

安全过载	150%
材料	主机为SUS金属质地，液体接触部位为SUS630
重量	约110g（不含电缆）
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹
