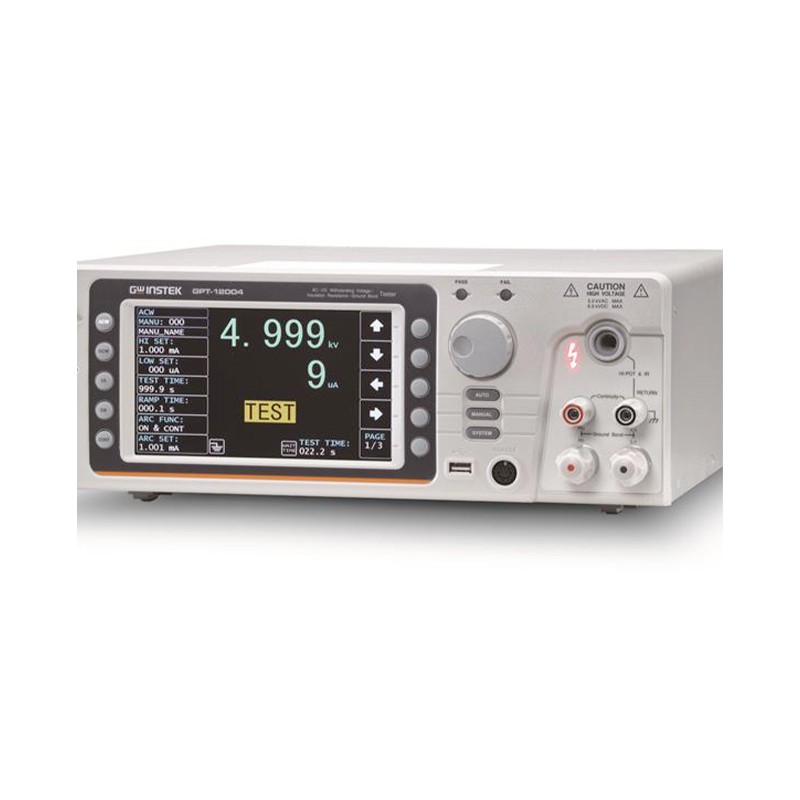

200VA电气安全分析仪GPT-12000型

型号:

GPT-12000

产品介绍

GPT-12000系列 200VA电气安全分析仪

交流耐压测试(ACW), 直流耐压测试(DCW), 绝缘电阻测试(IR), 接地阻抗测试(GB)

GPT-12000全系列提供4个机型

安规测试一定要保证安全

GPT-12000系列电气安全分析仪最高提供AC 200VA输出容量, 符合IEC61010-2-034标准(测量/控制和实验室用电气设备的安全要求一绝缘电阻测量设备和耐压强度测试设备的特殊要求)。

提供IEC、EN、UL、CSA、 GB、JIS 等要求对各种电子/电气产品或零部件进行测试的安全规定。

我们重视用户做安规测试中的安全, 提供安全锁, 多种远程控制方式, 安全放电等功能。

安规测试一定要重视精度

GPT-12000系列电气安全分析仪提供宽范围电压/电流设定, 提供更高的测量分辨率。

输出设置/测量范围: 交流耐压测试(AC 5kV/40mA max)、直流耐压测试(DC 6kV/10mA max)、绝缘电阻测试(DC 1200V/50GΩ max)、接地电阻测试(AC 32A/650mΩ max)、接地导通测试(DC100mA/70Ω max)。

测量分辨率(交流耐压: 1μA;直流耐压: 0.1μA; 绝缘电阻: 0.1MΩ; 接地电阻: 0.1mΩ; 导通测试: 0.01Ω)

安规测试一定要考虑功能

GPT-12000系列全系提供电压上升和下降时间设置，大电容测试能力(高达47uF)。

GPT-12000系列不仅仅提供测试结果的展示, 还提供测试电压/电流与测试结果的曲线扫描功能, 让用户可以分析测试过程中电压/电流情况, 特别方便用于查找绝缘击穿情况。

GPT-12000系列 性能特点：

GPT-12000系列 产品规格

交流耐压测试
输出电压范围	0.050kV～ 5.000kV
输出电压分辨率	1V
输出电压精度	± (1% of setting +5V) （空载）
最大额定负载(Table1)	200VA (5kV/40mA)[GPT-12XXX]
最大额定电流	40mA[GPT-12XXX] 0.001mA～10mA(0.05k≤V≤0.5kV) 0.001mA～40mA(0.5kV＜V≤5kV)
输出电压波形	正弦波
频率	50 Hz / 60 Hz
电压变动率	± (1% +5V)[Maximum rated load--no load]
电压表精度	± (1% of reading+ 5 V)
电流测量范围	0.001mA～40.00mA [GPT-12XXX]
电流分辨率	1uA (1uA～9.999mA) 10uA(10.00mA～40.00mA)
电流测量精度	± (1.5% of reading+30uA)
判断精度	± (3% of setting+30uA)
上/下限判定功能	Yes
ARC 侦测	Yes
上升时间控制功能	Yes
RAMP TIME (上升时间)	0.1～999.9S
下降时间控制功能	Yes
RAMP DOWN 时间	0.0～999.9S
TIMER (测试时间)²	OFF, 0.3S～999.9S
GND	ON/OFF
WAIT TIME（等待时间）	0.0～999.9S
1, 达到50V/10mA的设定电压至少需要0.3秒。 2, 只有当上电流设置在30毫安以下时，定时器才能关闭。

直流耐压测试（适用于GPT-12002/12003/12004)
输出电压范围	0.050kV～ 6.000kV¹
输出电压分辨率	1V
输出电压精度	±(1% of setting +5V) With no load
最大额定负载	50W(5kV/10mA) [GPT-12xxx]
最大额定电流	10mA [GPT-12XXX] 0.001mA～2mA(0.05kV£V£0.5kV) 0.001mA～10mA(0.5kV
电压表精度	± (1% of reading+ 5 V)
电压分辨率	± (1% +5V)[Maximum rated load ->no load]
电流测量范围	0.001mA-10.00mA
电流测量分辨率	0.1uA 0.1uA (0.1uA～999.9uA) 1uA(1uA～9.999mA) 10uA(10.00mA)
电流测量精度	±(1.5% of reading+3uA) when I<1mA ±(1.5% of reading+30uA) when I≥1mA
判断精度	± (3% of setting+30uA)
上/下限判定功能	Yes
ARC 侦测	Yes
上升时间控制功能	Yes
RAMP TIME (上升时间)	0.1～999.9S
下降时间控制功能	Yes
RAMP DOWN 时间	0.0～999.9S
TIMER (测试时间)	OFF, 0.3S～999.9S
GND	ON/OFF
等待时间	0.0～999.9S
最大电容负载直流模式	1uF
¹ 达到50V/2mA的设定电压至少需要0.3秒。

绝缘电阻测试（适用于12003/12004)
输出电压	50V-1200V
输出电压分辨率	50V
输出电压精度	±(1% of setting +5V) with no load
电阻测量范围	0.1MΩ～50GΩ
测试电压 / 测量范围 / 测量精度
50V≤V≤450V	0.1MΩ～1MΩ	5% of reading + 3 count
	1MΩ～50MΩ	5% of reading + 1 count
	51MΩ～2GΩ	10% of reading + 1 count
500V≤V≤1200V	0.1MΩ～1MΩ	5% of reading + 3 count
	1MΩ～500MΩ	5% of reading + 1 count
	501MΩ～9.999GΩ	10% of reading + 1 count
	10G～50GΩ	20% of reading + 1 count¹
测试电压	Display Range
50V≤V≤100V	000.1MΩ～10.00GΩ
150V≤V≤450V	000.1MΩ～20.00GΩ
500V≤V≤1200V	000.1MΩ～50.00GΩ
电压调节	± (1% +5V) [Maximum rated load ->no load
电压表精度	±(1% of reading +5V)
短路电流	10mA max.
输出阻抗	2kΩ
上/下限判定功能	Yes
上升时间控制功能	Yes
RAMP UP (上升时间)	0.1～999.9S
下降时间控制功能	Yes
RAMP DOWN(下降时间)	0.0～999.9S
等待时间	0.0～999.9S
TIMER (测试时间)	0.3S～999.9S2
GND	ON/OFF
注意：当绝缘电阻接地模式打开时，需要执行GND OFFSET动作。 1当绝缘电阻接地方式为ON时，可以保证最大30Gohm。
2当绝缘电阻接地模式打开时，测试时间从0.5秒开始。

接地阻抗测试（适用于GPT-12004)
输出电流范围	3.00A～32.00A
输出电流精度	±(1% of setting+0.2A) when 3A≤I ≤8A
输出电流精度	±(1% of setting+0.05A) 8A < I ≤ 32A
输出电流分辨率	0.01A
测试电压	Approximately max. 8VAC (open-circuit)
频率	50Hz/60Hz selectable
电阻表测量范围	1mΩ ～ 650mΩ
电阻表测量分辨率	0.1mΩ
电阻表测量精度	±(1% of reading+2mΩ)
电阻表判断精度	±(1% of setting+2mΩ)
上下限判定功能	Yes
TIMER (测试时间)	0.3S～999.9S
GND	ON/OFF
