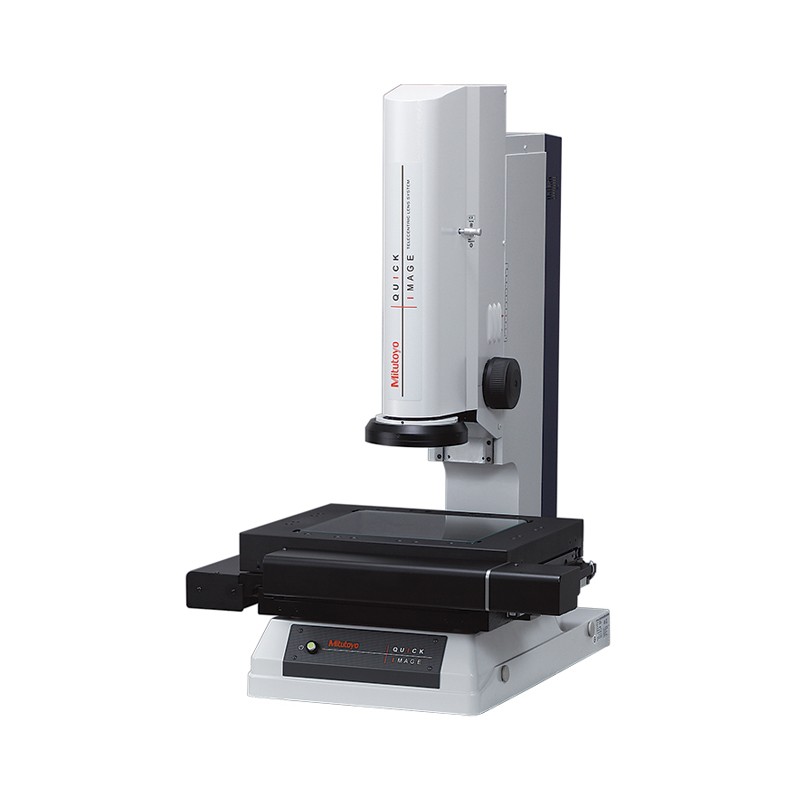

Quick Image系列 2D手动影像测量机
Quick Image系列是画面内精度达±1.5μm、高分辨力模式下的重复精度为±0.7μm，可通过高景深的远心光学系统和广视野的显示器进行高效测量的2D手动影像测量机。
拼接功能可以显示大工件整体图像，实现高精度和快速测量。
产品阵容中增加了电动型，配备的电动工作台让XY工作台的移动更简便、快速。
单击执行功能支持一个视野内的多点测量。通过图案搜索功能，多个工件的位置和倾斜度的测量也可一次完成。
本系列配有百万像素的彩色相机。即使在低倍率下也能实现良好的重复性。
视频窗口自动显示测量结果，便于直观确认，一目了然。
五种尺寸的工作台可供选择，轻松对应多种工件的测量。
产品型号
型号 | X轴最大(mm) | Y轴最大(mm) | 类型 |
QI-A1010D | 100 | 100 | 手动 |
QI-A2010D | 200 | 100 | 手动 |
QI-A2017D | 200 | 170 | 手动 |
QI-A3017D | 300 | 170 | 手动 |
QI-A4020D | 400 | 200 | 手动 |
QI-B1010D | 100 | 100 | 手动、高分辨力 |
QI-B2010D | 200 | 100 | 手动、高分辨力 |
QI-B2017D | 200 | 170 | 手动、高分辨力 |
QI-B3017D | 300 | 170 | 手动、高分辨力 |
QI-B4020D | 400 | 200 | 手动、高分辨力 |
QI-C2010D | 200 | 100 | 电动 |
QI-C2017D | 200 | 170 | 电动 |
QI-C3017D | 300 | 170 | 电动 |
技术参数
型号 | 0.2x | QI-A1010D | QI-A2010D | QI-A2017D | QI-A3017D | QI-A4020D | QI-C2010D | QI-C2017D | QI-C3017D |
货号 | 类型 | 361-850DC | 361-851DC | 361-852DC | 361-853DC | 361-854DC | 361-860DC | 361-861DC | 361-862DC |
型号 | 0.5x | QI-B1010D | QI-B2010D | QI-B2017D | QI-B3017D | QI-B4020D | |
货号 | 类型 | 361-855DC | 361-856DC | 361-857DC | 361-858DC | 361-859DC |
测量范围(X×Y) | 100×100mm | 200×100mm | 200×170mm | 300×170mm | 400×200mm | 200×100mm | 200×170mm | 300×170mm |
工作台玻璃尺寸 | 170×170mm | 242×140mm | 260×230mm | 360×230mm | 440×232mm | 242×140mm | 260×230mm | 360×230mm |
最大载重*1 | 约10kg | 约20kg | 约15kg | 约10kg | 约20kg |
主机重量 | 约65kg | 约69kg | 约150kg | 约158kg | 约164kg | 约72kg | 约153kg | 约161kg |
| QI-A / QI-C | QI-B |
视野 | 32×24mm | 12.8×9.6mm |
测量模式 | 高分辩力模式 / 普通模式*4 |
行程(Z方向) | 100mm |
精度 | 画面内测量精度*1 | 高分辩力模式 | ±2µm | ±1.5µm |
普通模式 | ±4µm | ±3µm |
画面内重复精度(±2σ)*2 | 高分辩力模式 | ±1µm | ±0.7µm |
普通模式 | ±2µm | ±1µm |
测量精度(E1xy)*1 | ±(3.5+0.02L)µm L:为测量长度(mm) |
显示器倍率*3 | 7.6X | 18.9X |
光学系 | 倍率(远心光学系统) | 0.2X | 0.5X |
焦点深度 | 高分辩力模式 | ±0.6mm | ±0.6mm |
普通模式 | ±11mm | ±1.8mm |
工作距离 | 90mm |
图像传感器 | 300万像素 1/2英寸 彩色 |
照明系 | 透射照明: 绿色 LED远心照明系统反射照明: 白色LED 环形照明: 4象限白色LED |
电源 | AC100～240V 50 / 60HZ |
精度保证温度 | 20±1ºC |
