UMAP Vision System TYPE2系列 细微形状测量系统

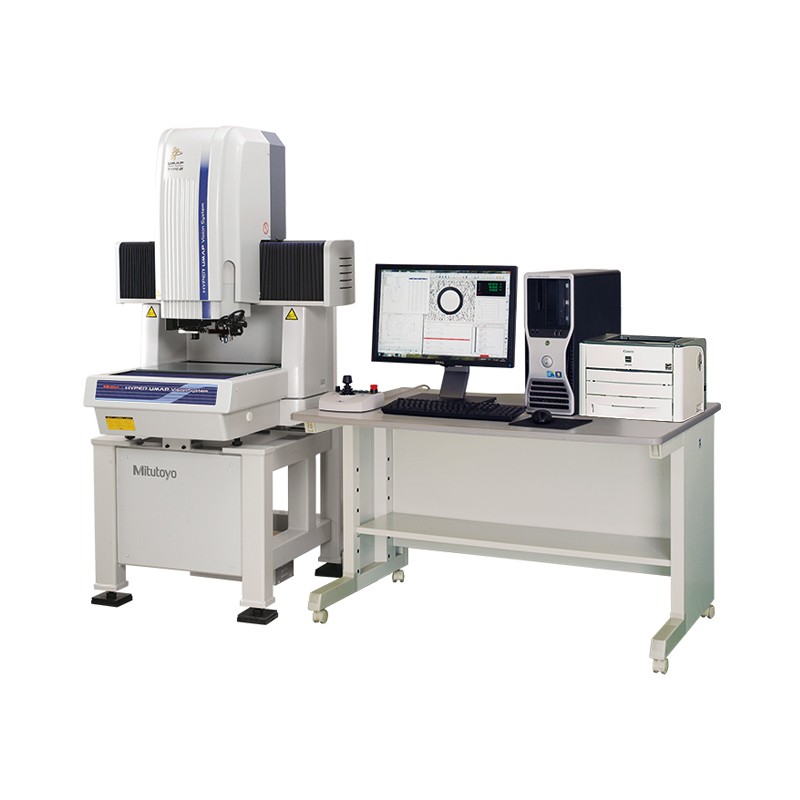

UMAP Vision System TYPE2微细形状测量系统搭载超声波微细测头UMAP，实现常规影像测量机或CMM都难以测量的极小孔直径、截面或轮廓的接触式测量。同时，在一台机器上可进行高精度、复杂、非接触式以及接触式测量。
测力最小达1μN，因此测量时工件表面不易划伤，适用于测量易变形工件。
产品型号
| 型号 | 测量范围：X轴最大（mm） | Y轴最大（mm | Z轴最大（mm） |
Hyper UMAP 302 | 300 | 300 | 200 |
| Hyper UMAP 404 | 400 | 400 | 400 |
技术参数
名称 | HYPER UMAP Vision System 302 TYPE2 | ULTRA UMAP Vision System 404 TYPE2 |
型号 | UVS2-H302P1L-D | UVS2-U404P1N-D |
测量范围(X×Y×Z) | 300×200×200mm | 400×400×200mm 玻璃台面的有效测量范围：360×400×200mm ※1 |
有效测量范围(影像，UMAP103通用) | 185×200×175mm | 285×400×175mm |
观察装置※2 | 程控电动转塔 1x,2x,6x | 程控电动转塔 1x,2x,6x |
分辨力 | 0.02µm | 0.01µm |
摄像装置 | B&W CCD |
照明装置 | 垂直反射照明 | 白色LED | 卤素 |
透射照明 | 白色LED | 卤素 |
程控环形照明 | 白色LED | 卤素 |
测量精度※3 | 影像 | E1XY轴 | (0.8+2L/1000)µm | (0.25+L/1000)µm |
E1Z轴(50mm行程)※4 | — | (1.0+2L/1000)µm |
E1Z轴(全行程) | (1.5+2L/1000)µm | (1.5+2L/1000)µm |
E2XY平面 | (1.4+3L/1000)µm | (0.5+2L/1000)µm |
精度保证光学条件 | 2.5倍物镜 ＋ 中倍管透镜 | 5倍物镜 ＋ 中倍管透镜 |
UMAP | E1XY轴(UMAP110)※5 | (1.7+3L/1000)µm | (1.5+3L/1000)µm |
UMAP重复精度※3 ※6 | UMAP101、103、107 | σ=0.1µm | σ=0.08µm |
UMAP110、130 | σ=0.15µm | σ=0.12µm |
影像重复精度※3 | — | 3σ=0.2µm |
精度保证温度 | 环境温度 | 18～23℃ | 19～23℃ |
温度变化 | 0.5℃/1H 和 1℃/24H |
载物玻璃的大小 | 399×271mm | 493×551mm |
最大工件质量 ※7 | 15kg | 40kg |
主机外观尺寸 | 859×951×1609mm | 1200×1735×1910mm |
主机质量(包括安装台) | 370kg | 2160kg |
使用空气压力 | 0.4MPa(气源压力压须为0.5～0.9MPa) |
空气流量 ※8 | 无 | 300L/min (ANR) |
温度补偿功能 | 自动温度补偿 |
