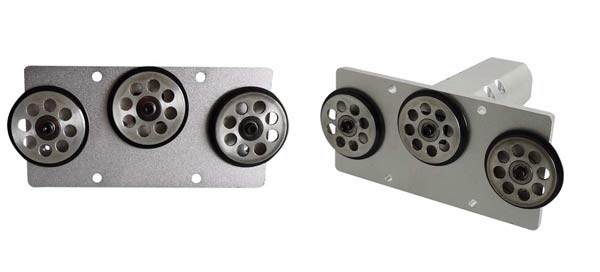

BTSF系列 张力传感器
BTSF系列配有大直径导轮测量时材料的弯曲半径小，适合于测量光纤，碳纤维和特殊纤维等敏感材料的张力。
技术参数
| 型号 | BTSF系列 |
| 测量范围 | 0-0.5N 至0-10N |
| 综合误差 | ±1%FS |
| 重复性 | ＜±0.03%FS |
| 蠕变 | 正负0.05%FS/5mins |
| 标定 | 按百坦科技公司出厂程序标定 |
| 参考激励电压 | 5-10VDC |
| 输入阻抗 | 350±5 |
| 输出阻抗 | 350±5 |
绝缘电阻 | ≥3000MΩ（50VDC） |
| 零点输出 | ＜0.1mv/v |
| 零点温度影响 | ±0.05%FS/10℃ |
| 灵敏度温度影响 | ±0.05%FS/10℃ |
| 过载保护 | 200%FS |
| 空气湿度 | 85%最大相对湿度 |
| 工作温度范围 | -10到+40℃ |
| 传感器外壳 | 铝制 |
| 净重（毛重） | 约400g |
| 连接电缆 | 4*0.2²高效屏蔽电缆，3m长。∅6，保护材料为PVC |
接线方法 | 激励电压+：红色 激励电压-：黑色 输出信号+：绿色 输出信号-：白色 屏蔽线：银色 |

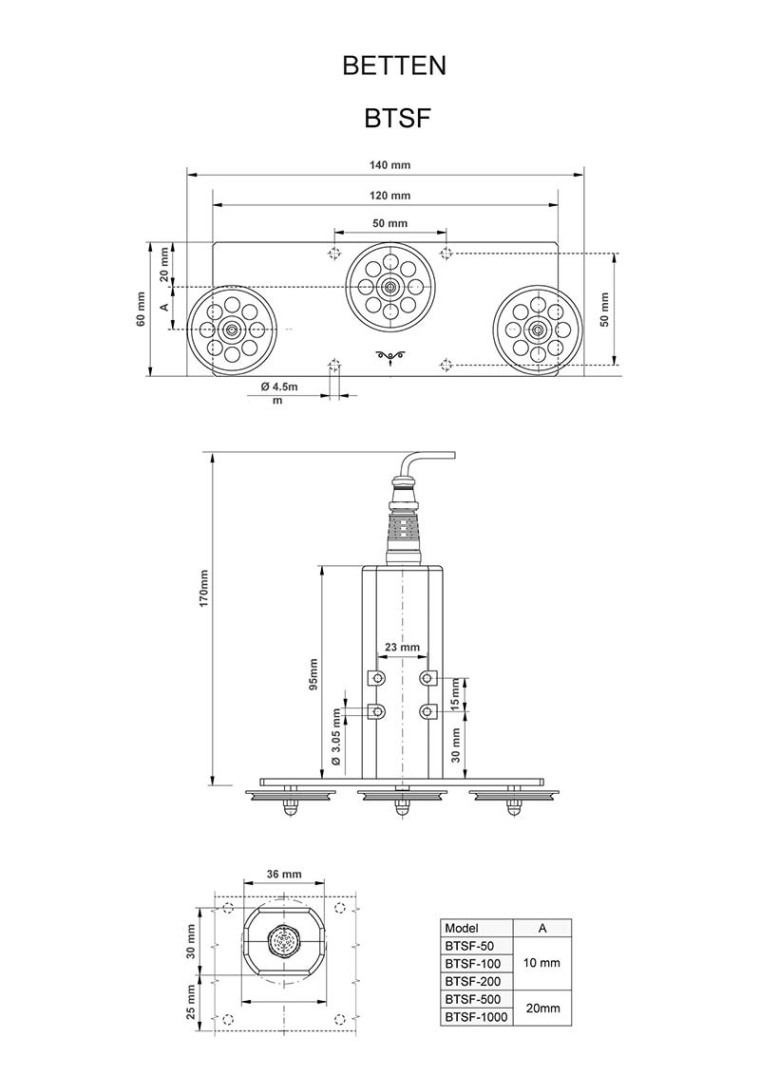

型号参数
型号 | 张力范围(cN) | 标定材料(聚酰胺单丝) |
BTSF-50 | 0.5-50.0 | φ0.2mm |
BTSF-100 | 1.0-100.0 | φ0.2mm |
BTSF-2009 | 2.0-200.0 | φ0.2mm |
BTSF -500 | 5.0-500.0 | φ0.2mm |
BTSF -1000 | 10-1000 | φ0.4mm |
